Technische Spezifikationen
- Bildsensor Cam1 / Cam2: Pixelplus PC3089
- Bildsensor Typ: 1/3“ / 8.5 mm CMOS Sensor
- TV System: NTSC / 60 FPS
- Betrachtungswinkel Cam1 / Cam2: 50° / 100° horizontal
- Native Sensor-SoC Pixelauflösung: 756 (H) x 504 (V) Pixel
- Bildrelevante Pixelauflösung: 720 (H) x 480 (V) Pixel
- Brennweite Linse Cam1 / Cam2: f4.2 / f2.0
- Bildwiederholrate: 60 Felder/Sek.
- Signal/Rauschabstand: >47 dB
- Dynamischer Kontrast: >62 dB
- Lichtempfindlichkeit: 0.5 Lux/F1.2/50IRE – 0 Lux mit IR-LED AN
- Video Ausgang: 1.0 ±0.2 Vp-p, 75 Ω, CVBS
- Weißabgleich: Automatisch
- Belichtungskompensation: Automatisch
- Gamma Korrektur: 0.45
- Helligkeitsabgleich: Automatisch
- Synchronisation: Automatisch
- Spannungsversorgung: 12 DCV (6 V – 16 V)
- Gesamtstromverbrauch (@12 V DC): 80 mA ±10 mA gesamt für Cam1 + Cam2
- Schutzklasse: IP68
- Betriebstemperatur: -20° C ~ +70° C
Hauptmerkmale

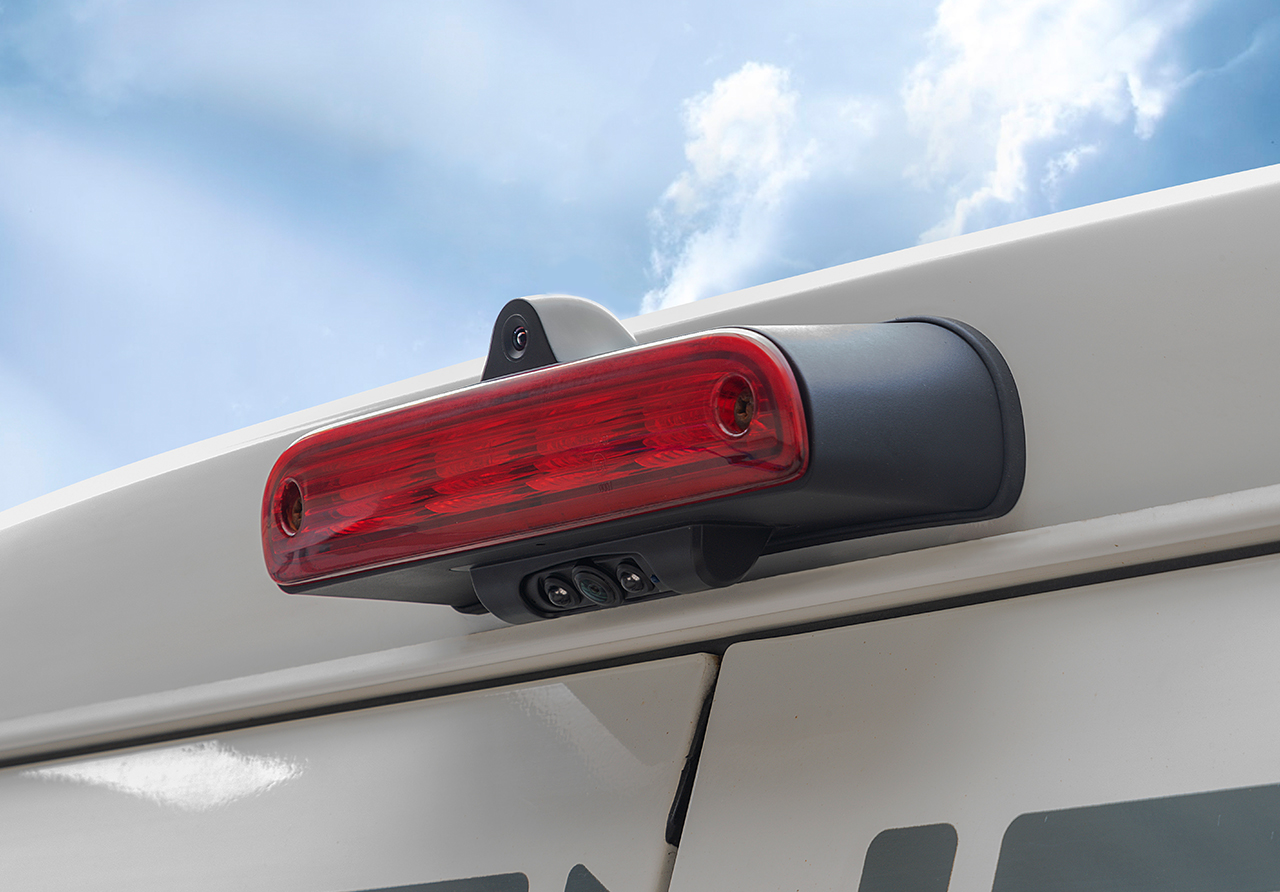

- Kompakte hochauflösende Rückfahrkamera für FIAT Ducato III Fahrzeuge, einschl. Serie 8 und weitere baugleiche Typen
- Systemdesign mit Integration der Originalbremsleuchte (ABE/Fahrzeugzulassung bleibt bestehen)*1
- Cam1 Sensor mit 50° und Cam2 Sensor mit 100° horizontalem Betrachtungswinkel
- Vertikaler Bildausschnitt von Cam2 manuell einstellbar
- IR-LED Beleuchtung mit dynamischer LDR Helligkeitssteuerung für Cam2
- Integriertes Mikrofon (Cam2)
- Auftrennbares Systemkabel mit DOMETIC CAM035 6-Pin Steckern, geeignet für den Direktanschluss an ein im Fahrzeug vorverlegtem DOMETIC Systemkabel
- Hauptgehäuse aus Kunststoffspritzguss mit Befestigungs-bolzen aus Edelstahl
*1Der ZE-RCE3704-2S integriert den originalen Bremslichteinsatz des Fahrzeugs. Der Bremslichteinsatz liegt dem Lieferumfang nicht bei.
Montageanleitung
ZE-RCE3704-2S Manual EN/DE/FR/IT | 6.1 MB
Download
